A725及A727...感磁!!

有很多A725,A727會退片不良(有些B226也會),就是因為它....

感磁！

A725及A727是因為專業機種,不得不將片子咬(吸)緊一點,避免再作Set point設定時跑掉,所以上方的磁鐵會比較"強力".也就造就10幾年後的A725及A727每當退片就退不出來(感磁了嘛!!).

Studer A727 CD Player 修復— 亮不亮有關係!!

自從B225修好後,陸續要將家裡堆積如山的訊源設備修一修,當然朋友委託的居多,目前計 727 *2,226*2,cd721,cd750,cd104,cd204等等......快要沒有走路空間.....

這是一位有了年紀的老朋友,也是一位建築師,收藏家.前一陣子去他家拜訪,看到一台"無光"的A727,他說從X衛買來沒半年就這樣,也懶的再拿去修.就這樣聽吧!

不過他老人家聽的倒很高興,只是沒顯示有點傷腦筋.

當然就自告奮勇就搬回家了.


這一拆開,好髒..........

在仔細看,又被貍貓換太子.........
看到沒,四顆換三顆,這些"二手商"都很......不好換的就留下.
雖然後面兩顆是負責可調音量輸出(含耳機),但看了就很不爽.但手頭上又剛好沒有這一些"徐氏姐妹",就不去追究.

不亮,跟這一顆很有關係......
看到沒,沒事給人家換一個1/2W的,還燒的焦焦的,想必原來就有問題,就想說加個什麼看看,能亮就快快脫手.當然,冷光板就死定了.........

Offset 也亂調,這也太大了,2.5V耶........
這只是要提早讓它掛點,好再買一台或花錢買一顆貴貴的CDM1.....

皮帶跟橡膠圈都有"歷史的痕跡",就是換吧!! 順便那些電容器也換一換!!

看到接腳那些"綠綠的油",又要好好的清一清......

拆下面板準備換冷光片.這是"原裝的"??,拆下來吧!

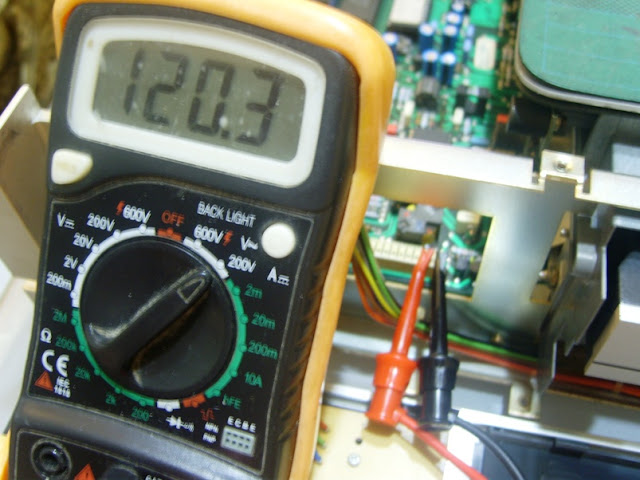

靠,120V的輸出,太高了.難怪冷光板壽命那麼短,B226S也才110V.

為了貴貴的冷光片,調整為100V輸出.

學B226加一顆可調電阻.

亮了亮了,終於看見許久未見的光.

CDM1拆解-Part2

CDM1搖臂總成大分解.......

真是好......,反正也不打算在復活了.

爆炸圖示樣

神奇的搖臂,內有兩組線圈,各負責搖臂游走及游動透鏡上下對焦.

上至下-固定透鏡及雷射接收模組,菱鏡及雷射管,游動透鏡及磁鐵,下固定簧片.

再放大一下,菱鏡跟雷射接收組如果拆開,沒光學儀器是很難調整回去的.

安裝的次序,反正也不打算再讓它活過來.

再放大一下安裝的次序.

搖臂用的磁鐵環,拆解式樣.

總之,沒事不要太鐵齒,壞了.....就是壞了.

CDM1拆解-Part1

因為雷射管無光點,哈!

掛點..........拆吧!!
為防止搖臂線圈與磁鐵相磨,假固定一下.

下回分解為...雷射管.透鏡.等等......

看官們請期待下回分解,這一分解可能就只能做標本.........

CDM1換頭之搖臂調整

阿陸仔發明的,我也依樣畫葫蘆,改良一下.

這方法還真方便,不用燈光遮罩照個半天,調一次還要再對一次.

雷射頭的位置在小圓圈內就可,誤差約1mm.

當然,這只是初步調整.

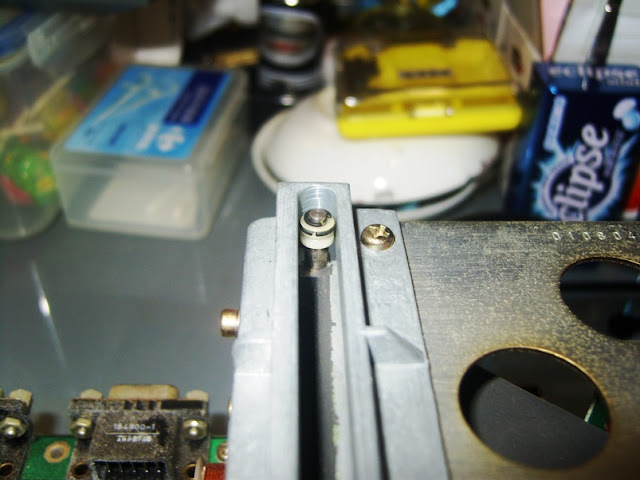

還要看看搖臂晃的順不順,如果不順,那就是軸心偏離太多,兩顆固定的調整螺絲要重新再來一次.

REVOX B225 CD Player 修復－怪哉！這是什麼訊號…？

雖然使用過Revox CD也維修過一些，但這一台故障的很不一樣………

7月初，一個認識很久的維修師傅打了個電話來，寒喧幾句後就說：「吾幾架B225加及拐，阿ㄟ奎機、ㄟ鄧、嗽李巄洗孔、丟洗美塌！阿哩五花斗麼？」，這在電話上就聊起狀況，就說幫他看看。

搬回來後，上電，還真是可開機。機器一打開，碟子也會轉，不過轉速不對。雷射頭有動作，不過動作也很奇怪。接上耳機一聽，"怪哉！這是什麼訊號"，幾哩瓜啦的好像是數位訊號。另外這機器好像也找了其他的師傅修過，壓片蓋彈簧用的塑膠板都用AB膠黏，焊點上的松香也沒清，有維修過的痕跡，不妙。

(相機壞掉前最後的一張清楚照片，這些廠商還真會算時間，過保固就壞…，以下只能用手機拍攝了)。

先判斷是雷射頭的問題，一般都會認為是雷射頭聚焦不良，我當然也不例外。找來朋友的B225來測試，經過幾番調整後（CDM1的特殊機絲板，維修手冊上有電路），嘿嘿！讀到片子而且還不錯，連燒錄片都可讀（註：4倍燒錄的，一般快速燒錄的讀取都會有掉格問題），這CDM1還真硬。

接下來交換所有的板子，”FYM…你＃※@＆F％◎”無言了，五塊板子都有問題，這可難倒我了！當下想起之前的REVOX，罪魁禍首就是Philips跟那金黃色的Frako電容，趕緊測量板子上所有電容容質。哈哈就醬沒錯，小電容黑了頭，都只剩1/2以下容質，並且有充放電不良。換上新的電解電容測試，結果不如預期（讀你千片也讀不到）.........

好，只能暫時當作其他都沒問題，先檢查電源板是否電壓電流等等有問題。拆吧!量吧！試吧！還是沒用，真是急死了。不過也發現有些零件故障，這可是好事。

看樣子又要重頭開始，依據電路方塊圖，雷射頭讀取到的訊號會送給解碼，解碼電路再將各種訊號送給伺服電路、驅動電路跟數位音頻電路等等。因確定雷射頭是正常的，電源板也修復，理當會送訊號給解碼板。但手頭上沒有Philips的解碼IC，就請師傅去找，拿回來趕快試（這零件還真不好找，師傅找好久阿！）。

將換好Philips解碼IC的板子裝上朋友的B225，發現還是時好時壞，壞的狀況比較多。還是不正常，就開始往下查（此時朋友的B225已被拆的體無完膚）。靠…一堆TTL觸發都中獎，這怎麼可能！才想到之前這機器應該有被修過，加上電源板有故障，這不無可能。乾脆一不作二不休，通通換掉它，一勞永逸（不過這又花了我幾天時間，有些TTL在本地的零件商是沒有庫存）。換好後再拿去朋友家試，終於搞定。這是我第一次碰到解碼板故障，還真奇哩！

將解碼板拿回來後，上機，還是不行。看著碟子的轉速實在很奇怪（因為有經常在測試的CD片），這會造成雷射頭讀取資訊錯誤。可好了，又依序往下查驅動電路、伺服電路、數位音頻電路等…（這回就把機器借回來，省的跑來跑去做比對），並一一修復。

當出聲的一霎那，眼淚都要飆出來……，”哇伊敖母尬阿”。
